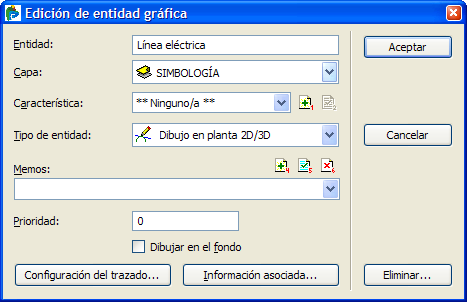

Para crear una nueva entidad se ha de pulsar el botón añadir de la ventana Edición general de entidades (Edición-Entidades…), se abrirá la ventana Edición de entidad gráfica:

Entidad: Campo para introducir el nombre de la entidad. Admite espacios y caracteres alfanuméricos.

Capa: Lista desplegable para seleccionar, de entre las capas generadas en el archivo, aquella en la que se guardará la nueva entidad. Por defecto, aparecerá seleccionada la capa activa.

Característica: Lista desplegable para asignar a la entidad una de las características de dibujo generadas en el archivo. Los botones añadir y modificar situados a la derecha de la lista de selección de característica permiten crear directamente una nueva característica que quedará asociada a la entidad o bien modificar ésta, sustituyéndola por otra.

Tipo de entidad: Los diferentes tipos de entidades se muestran en la siguiente ventana y son las siguientes:

Dibujo en planta 2D: Almacena ítems gráficos en tres dimensiones.

Zona de exclusión para MDT: entidad del tipo Dibujo en planta 2D en la que además los ítems gráficos forman una zona de exclusión del MDT con lo que en el cálculo del MDT la tomará automáticamente como tal.

Zona de inclusión para MDT: entidad del tipo Dibujo en planta 2D en la que además los ítems gráficos almacenados en ella forman una zona de inclusión del MDT con lo que en el cálculo del MDT se tomará automáticamente como tal.

Líneas de rotura: entidad del tipo Dibujo en planta 2D en la que además los ítems gráficos almacenados definen líneas de rotura del MDT con lo que en el cálculo del MDT se tomará automáticamente como tal.

Numeración de curvas: entidad del tipo Dibujo en planta 2D en la que se guardan los ítems gráficos que sirven de referencia para la colocación de las etiquetas de la numeración de curvas del MDT. Dichas etiquetas se colocarán en la intersección de las curvas de nivel con las entidades de este tipo.

Polilíneas de curvado: entidad del tipo Dibujo en planta 2D en la que se guardan las polilíneas que representan las curvas de nivel, generadas a través de la opción Genera polilíneas de la ventana Presentación de curvas de nivel.

Imagen de mapa de bits: entidad del tipo Dibujo en planta 2D en la que se guarda la imagen que representa el mapa de colores generado al pulsar el botón Generar imagen en la ventana Presentación de mapa de colores.

Símbolo: Indica que los ítems gráficos almacenados forman un símbolo. No se puede editar, para hacerlo hay que cambiar el tipo de entidad a Dibujo en planta 2D.

Dibujo en perfil longitudinal: Entidad en la que se almacenan los ítems gráficos dibujados sobre un perfil longitudinal. Su contenido únicamente se visualizará en vistas de longitudinal de la entidad para la que fue creada. Las entidades de este tipo se crean al pulsar el bótón de la barra de herramientas Perfil longitudinal.

Dibujo en perfil longitudinal/Dibujo del perfil: Entidad de dibujo en perfil longitudinal que contiene los elementos gráficos generados a partir del perfil longitudinal sobre el que fue creada dicha entidad. Las entidades de este tipo se crean al pulsar el bótón de la barra de herramientas Perfil longitudinal.

Dibujo en perfiles transversales: Entidad en la que se almacenan los ítems gráficos dibujados sobre un perfil transversal. Su contenidop únicamente se visualizará en la vista del perfil transversal de la entidad para la que fue creada. Las entidades de este tipo se crean al pulsar el bótón de la barra de herramientas Perfil transversal.

Dibujo en perfiles transversales/ Dibujo del perfil: Entidad de dibujo en perfil transversal que contiene los elementos gráficos generados a partir del perfil transversal sobre el que fue creada dicha entidad. Las entidades de este tipo se crean al pulsar el bótón de la barra de herramientas Perfil transversal.

Memos: Opciones para asignar memos de texto, imágenes, audio o video a la entidad.

Prioridad: Permite asignar un valor numérico para la prioridad de dibujo de la entidad, para los casos en que se vea afectada por características de relleno y de no dibujo.

Dibujar en el fondo: Si se trata de una entidad cerrada que tiene asignada una característica de relleno, esta opción permite dibujar sobre el relleno el resto de elementos del dibujo coincidentes con él. Si esta opción no está habilitada, los elementos de dibujo quedarán ocultos bajo el relleno.

Configuración del trazado: Al pulsar este botón se la ventana Configuración general del trazado de la entidad, en ella aparecen las opciones detalladas a continuación:

PK inicial: Para los casos en que la entidad sea un eje de trazado, esta opción permite introducir, para las coordenadas del punto inicial de la misma, un PK diferente de cero.

Zona excluida (ensanche y mejora): Para los casos en que la entidad sea un eje de trazado, esta opción permite definir un área cuyo firme se considera aprovechable y que no se tendrá en cuenta a efectos de cubicación. Los límites del ensanche y mejora se determinan a partir de dos entidades a seleccionar en las listas desplegables Desde izquierda y Hasta derecha.

No aplicar si un espesor mínimo de: al activar esta opción, los límites para el ensanche y mejora no se tendrán en cuenta en aquellos casos en los que la diferencia de cota de la sección y el terreno, dentro de la zona marcada  por estos límites, no sea mayor que el valor introducido en este campo. Sin embargo, si se tendrán en cuenta a efectos de la capa vegetal asignada, es decir, ésta no se aplicará en la zona excluida.

Nivel de certificación: Para los casos en los que la entidad sea un eje de trazado, esta opción permite asociar a la misma un nivel de certificación y seleccionar mediante la lista desplegable Cota certificación qué entidad lo representa.

Distribución de datos para QUADs, listados..: Lista de selección que permite asociar a la entidad una determinada distribución de modo que está ya aparecerá seleccionada, por ejemplo, al calcular QUADs. El botón modificar, situado a su derecha , permite modificar la distribución seleccionada o crear una nueva.

Información asociada: al pulsar este botón se accede a 16 campos para introducir la información alfanumérica que el usuario desee. La cabecera de cada campo puede ser modificada  asociando una Característica a la entidad. La información aquí introducida será visible cuando se seleccione información de la entidad mediante la opción de menú Dibujo-Información…-de Entidades.

Eliminar: Este botón únicamente se activa cuando se accede a la ventana Edición de entidad gráfica desde la barra de herramientas Principal. Al pulsarlo se elimina la entidad y todo su contenido.

Para generar una nueva entidad, seleccione los datos adecuados y pulse el botón Aceptar. Hecho esto, podrá empezar a añadir elementos gráficos a la misma.
